Привязка порогов

BUSINESSENTERPRISE
Описание и сценарии актуальны для Monq версии не ниже 9.2.0
Рассматриваемый вариант не является единственно верным и представлен в демонстрационных целях

В данной статье описан процесс настройки сценариев автоматизации, выполняющих функции привязки конфигурационных единиц к порогам метрик и создания сигналов в случае превышения пороговых значений.

Данный способ не является единственным способом привязки, обратите внимание также на системные алгоритмы привязки порогов к КЕ: по по ключевым атрибутам и идентификаторам КЕ. Использовать сценарии привязки необходимо только в тех случаях, когда системные алгоритмы привязки вам не подходят по каким-то причинам.

Сценарий привязки КЕ к порогам метрик​

В статье приводится два варианта сценария привязки. Назовем их: простой (simple) и расширенный (advanced).

Оба сценария предназначены для привязки конфигурационных единиц (КЕ) к порогам метрик, и отличаются только лишь способами поиска нужной КЕ в базе данных РСМ.
В простом сценарии поиск КЕ производится в цикличном вызове функций фильтрации FilterConfigItemsExtended для каждого порога, что накладывает дополнительные расходы при обработке множества порогов, сгенерированных одним правилом.
В расширенной версии сценария используются специальные функции хеширования результатов фильтрации сразу по нескольким порогам одновременно, за счет чего фильтрация проходит быстрее. Заметить данный прирост в скорости можно только на правилах порогов, которые генерируют более 100 порогов за раз.

Главным требованием для связывания любых объектов в Monq является наличие общего признака у этих объектов

В сценариях для корреляции порогов метрик с КЕ будут сравниваться метки в метриках и значения атрибутов КЕ.

Предварительные условия​

Предполагается, что до применения данной статьи выполнены следующие условия:

  1. Cоздан поток данных и настроен сбор метрик (1, 2) из источника

  2. В настройках CMDB для необходимых типов КЕ настроены атрибуты, например:

  3. Созданы КЕ соответствующего типа и в каждой из них в атрибутах содержится уникальное идентифицирующее ее значение. Например: image

  4. Настроены правила порогов

Импорт сценария​

Выбрать можно любой сценарий из приведенных ниже:

Сценарий необходимо импортировать, скомпилировать и активировать.


Донастройка правил порогов​

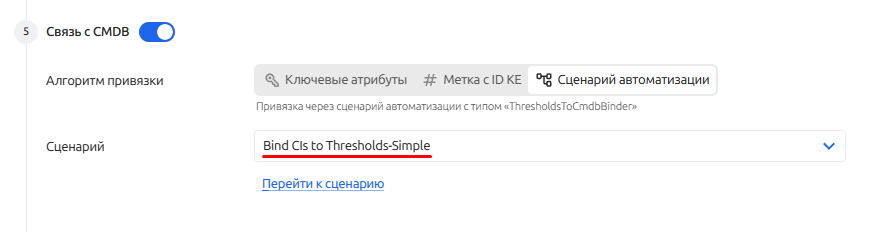

Основным условием запуска сценариев привязки с типом ThresholdsToCmdbBinder является выбор нужного сценария в блоке Связь с CDMB, правила порога:


В целевых правилах порогов добавьте следующие аннотации (в самом низу настроек):

    • Ключ: bindci_attr_key
    • Значение: скопируйте название атрибута типа КЕ используя кнопку копирования в параметрах КЕ:
    • Ключ: bindci_attr_value
    • Значение: {{ Metric.Labels.название_метки }}
      Вместо название_метки впишите название одной из меток собираемых метрик, в которой содержится уникальное значение, которое совпадает с аналогичным в атрибуте КЕ.

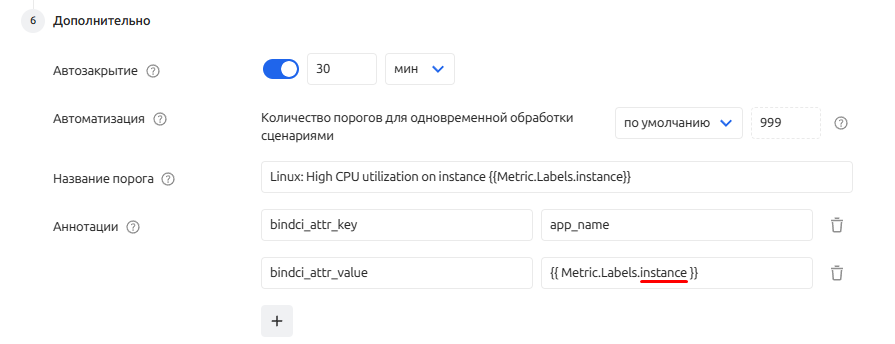

      Например, на скриншоте ниже такая метка имеет название "instance". Возможно в ваших метриках это будет другая метка. Ее название и нужно добавить:

Компоненты и слоты​

Для оценки состояния покрытия мониторингом в типах КЕ опционально можно задать слоты компонентов и при привязке КЕ к порогам указывать к какому конкретно компоненту и какому из его слотов выполнять эту привязку.

Демонстрационный сценарий уже включает заготовку для использования этой функции, но требуется выполнить несколько настроек вашего пространства Monq:

  1. В настройках CMDB выбрать тип КЕ, в рамках которого планируется привязывать пороги с указанием слотов компонентов
  2. Выбрать (или создать новый) компонент, в котором будут указаны слоты
  3. Добавить слоты image

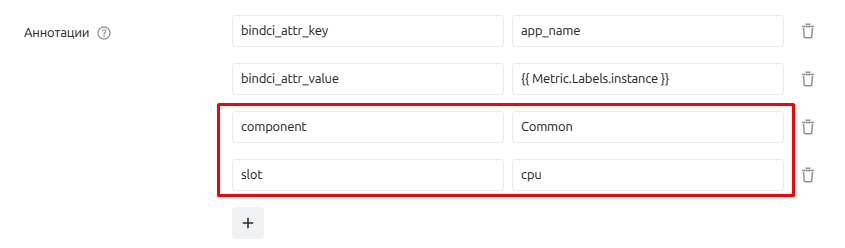

  4. В правилах порогов добавить еще 2 аннотации
    • Ключ: component
      Значение: название компонента, настроенного в типе КЕ
    • Ключ: slot
      Значение: название слота компонента, настроенного в типе КЕ image
важно

Если component в аннотациях не задан, привязка будет выполняться к компоненту по умолчанию. У каждого компонента могут быть собственные слоты. Это необходимо учитывать при указании имен компонентов и слотов в аннотациях правил порогов.

Сценарий создания сигналов по порогам​

Этот сценарий обрабатывает изменяющиеся пороговые значения метрик, создавая и закрывая сигналы.

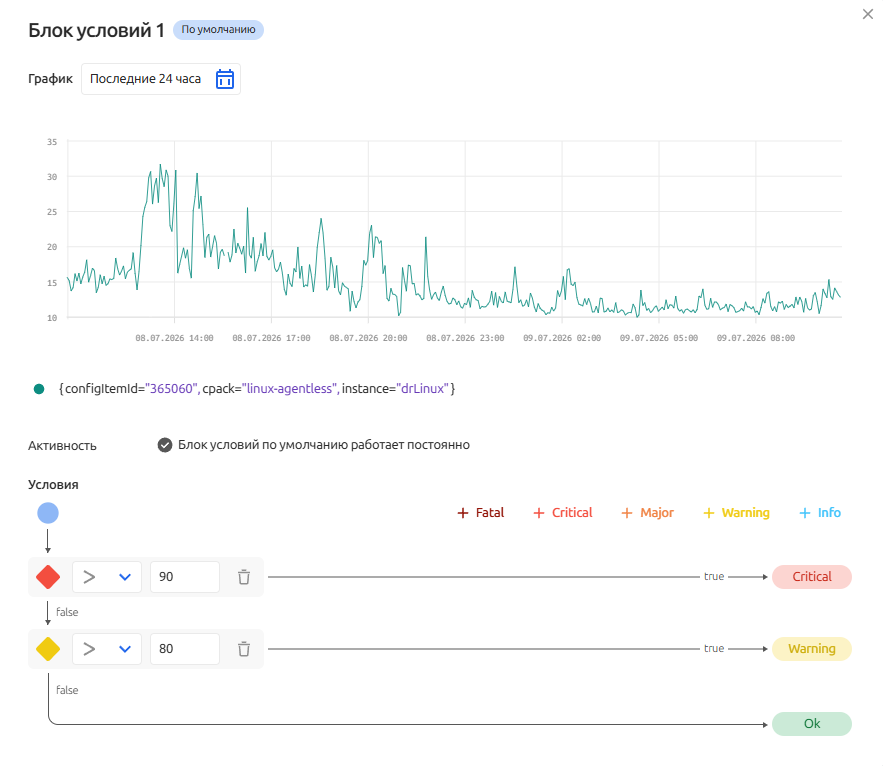

Уровни критичности сигналов соответствуют уровням, установленным в блоке условий детектора аномалий.


Подтверждающие сигналы не предусмотрены, т.к. если обновленная метрика не выходит за пределы предыдущего порогового значения, сценарий не активируется. В случае изменения уровня порога, старый сигнал закрывается и открывается новый, с новым уровнем критичности.

Если необходимые для работы Сценария привязки КЕ к порогам метрик настройки не были выполнены и у порогов нет привязанных к ним КЕ, то и сигналы по этим порогам также будут создаваться без привязанных КЕ.

Импорт сценария​

Signal Processor for Thresholds.txt (github)
Тип сценария: SignalProcessor

Сценарий необходимо импортировать, скомпилировать и активировать.

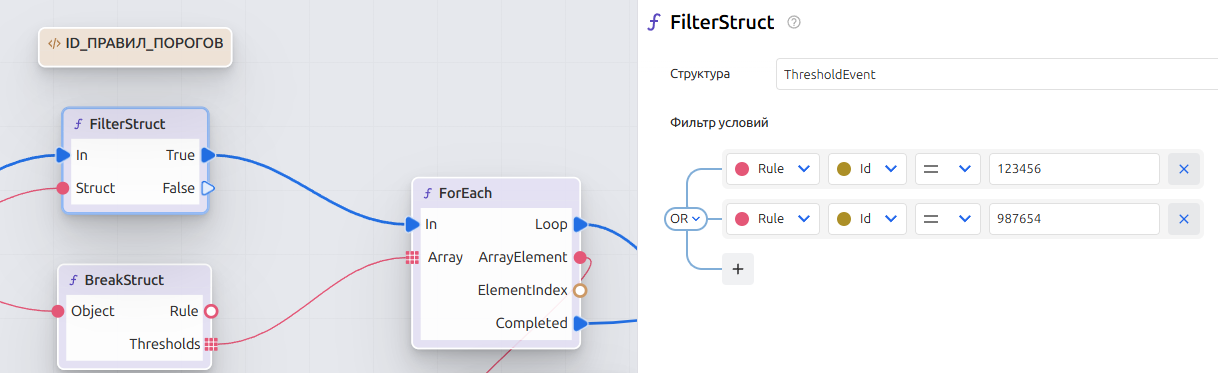

В сценарии необходимо указать id правил порогов, по которым будут генерироваться сигналы. Выполнить это нужно в настройках функции FilterStruct.
